顺络-模塑一体成型电感—WT系列

2023-05-30

产品图片



规格书:



WT series of SMD Power Inductor.pdf

概要


随着社会经济的发展和消费水平的提高,人们越来越注重产品的品质问题。模塑一体成型电感WT系列产品采用创新的低压成型技术,与常规干压成型相比,模塑传递技术的成型压力极低,仅为干压成型压力(400MPa-1000MPa)的5%左右,极大地减少了模压过程中损坏线圈绝缘层和压断焊点的可能性,从根本上消除了长期困扰业界的“开短路”痛点。产品目前涵盖了2.0*1.6/2.5*2.0/3.2*2.5/3.2*3.0/4.0*4.0/6.0*6.0/7.0*7.0 mm等尺寸,可应用于服务器、电源模块、DDR5、医疗设备等高可靠性要求应用。


背景和开发目的

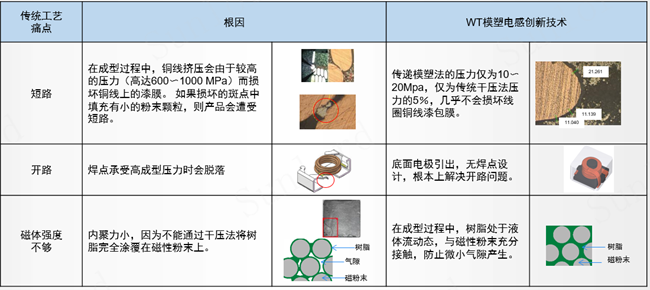

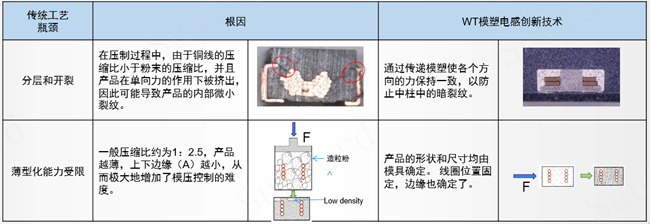

传统一体成型电感由于采用高压成型技术和引线框结构,高压工艺下,线圈绝缘层可能损伤而导致短路风险,引线框焊接处容易出现开路失效,这对于高可靠性要求的工业、医疗等设备是极其不利的。在此背景下,顺络电子创新性的采用了低压模塑成型技术和底面端电极结构,从源头上解决了模压电感的开短路风险,并且由于采用了低损耗磁性材料,产品具有高可靠性和优秀的电性能的特点。



产品特点


  • 高可靠性,宽操作温度(-55℃~+155℃),无长时间高温老化问题

  • 优秀的饱和电流特性

  • 超低DCR/ACR, 低损耗,实现高电源转换效率

  • 底面电极结构,实现高密度贴装,避免相邻之间器件短路风险


应用


  • 高端手机、平板电脑、5G模块

  • 服务器、基站、DDR5等

  • 各种DC-DC转换电源模块

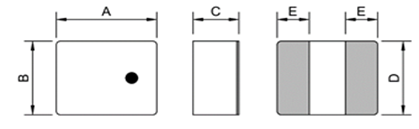

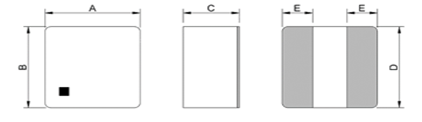

外观和尺寸


Series

Shape

A

B

Max.

D Typ.

E

a

b

c

WTH201612T

Fig.1

2.0±0.1

1.6±0.1

1.2

1.60

0.6±0.2

0.7

0.7

1.7

WTXE252012T

Fig.1

2.5±0.2

2.0±0.2

1.2

2.00

0.8±0.2

0.9

0.8

2.0

WTX322509T

Fig.1

3.2±0.2

2.5±0.2

0.9

2.35

0.5±0.3

1.3

0.5

2.5

WTX322510T

Fig.1

3.2±0.15

2.5±0.15

1.0

2.50

1.15±0.2

0.8

1.25

2.6

WTX322512T

Fig.1

3.2±0.15

2.5±0.15

1.2

2.50

1.15±0.15

0.8

1.2

2.5

WTXE322512T

Fig.1

3.2±0.2

2.5±0.2

1.2

2.50

1.15±0.2

0.8

1.2

2.5

WTXE323012T

Fig.1

3.2±0.2

3.0±0.2

1.2

3.00

1.10±0.2

1.0

1.1

3.0

WTX323020T

Fig.1

3.2±0.2

3.0±0.2

2.0

2.85

0.8±0.3

1.30

1.00

3.20

WTH0415T

Fig.2

4.0±0.3

4.0±0.3

1.5

4.1

1.2±0.3

1.50

1.30

4.10

WTH0420T

Fig.2

4.0±0.3

4.0±0.3

2.0

4.1

1.2±0.3

1.50

1.30

4.10

WTHE0420T

Fig.2

4.0±0.3

4.0±0.3

2.0

4.1

1.2±0.3

1.50

1.30

4.10

WTX0430T

Fig.2

4.0±0.3

4.0±0.3

3.1

4.1

1.2±0.3

1.50

1.30

4.10

WTX0614H

Fig.2

6.5±0.2

6.5±0.2

1.4

6.0

1.8±0.2

2.60

2.10

6.40

WTX0615T

Fig.2

6.4±0.2

6.6±0.2

1.5

6.6

2.1±0.2

1.80

2.50

6.80

WTX0624H

Fig.2

7.25±0.3

6.6±0.2

2.4

3.0

2.0±0.2

3.70

2.35

3.50

WTX0630H

Fig.2

7.1±0.3

6.6±0.2

3.0

3.0

1.6±0.3

3.70

2.35

3.50

WTX0717T

Fig.2

7.8±0.2

7.8±0.2

1.7

7.8

2.6±0.2

2.35

2.85

8.00

WTXE1330T

Fig.2

12.5±0.5

12.5±0.5

3.0

12.5

4.0±0.5

4.30

4.20

12.7



创新技术



产品优势


产品电性对比

相比较传统的一体成型结构产品,WT系列产品电感具有:

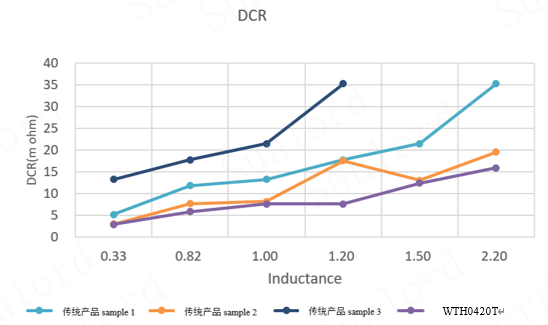

Lowest DCR characteristics (reduced by about 20%~45%);

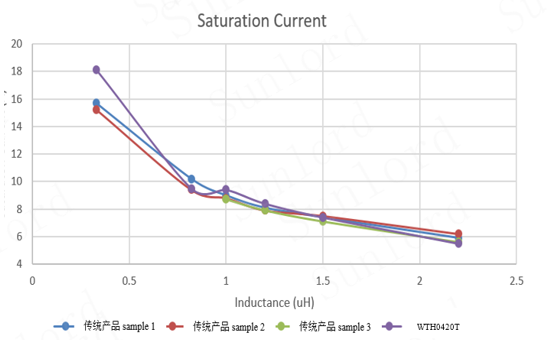

领先的饱和电流特性;

更缓和的感量下降趋势。


高效率特性

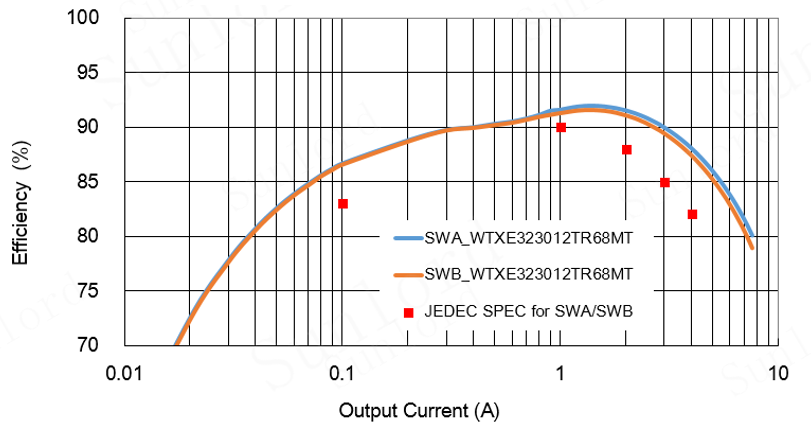

WT电感效率特性与JEDEC的要求对比

测试条件:测试频率为750kHz,RT5136是超频版本测试,测试电流达到7.5A。

测试结果:SWA/SWB 效率超过JEDEC的要求。

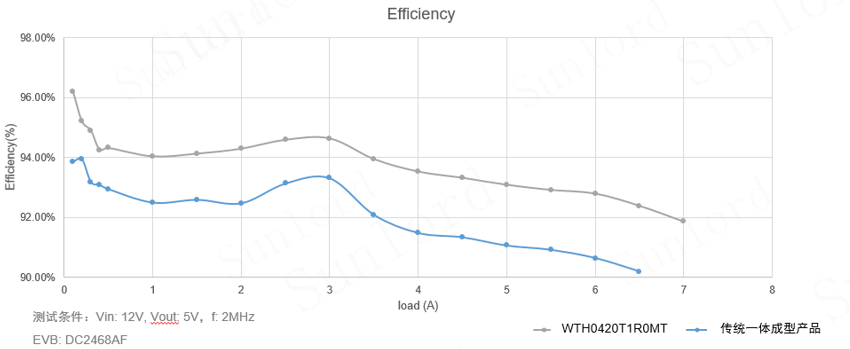

WT电感与传统一体成型电感转换效率对比

相比于传统一体成型电感,在高负载时,WT系列电感转换效率可提高将近2%。


优秀的散热系数

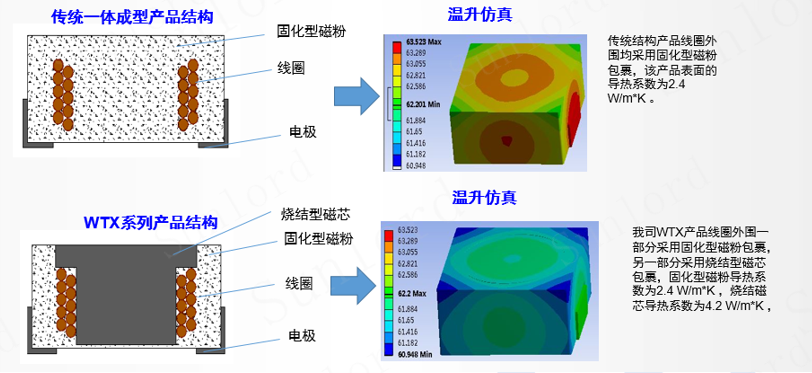

WT系列产品导热系数优于传统结构产品,且在产生相同功耗的情况下,WTX的表面温度较传统产品低5% 。


WT系列模塑一体成型电感Bottom结构优势

高可靠性

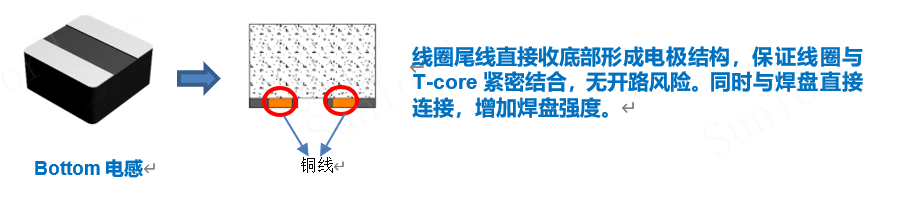

顺络WT系列模塑一体成型电感采用的是Bottom结构。产品线圈引出后尾线经过产品

T-core底部再进行弯折处理,将线圈与电极一体化,提高了产品的可靠性。另外,底部电极在与PCB板焊接过程中可以节省空间,降低整体封装尺寸。

可实现更低的电阻

L type电感产品侧面有一段电极,电阻约0.7~1mΩ,相对而言WT Bottom电感,电阻会小1.4~2mΩ。

另外,除了底部电极产品之外,WT系列还根据客户的需求增加了L型电极的开发。此款产品在满足高可靠性的同时还拥有以下优势:1、客户端可以直接通过AOI检测贴片效果;2、增加侧面爬锡,从而提升产品的端子强度。


高温稳定性、低损耗变化率

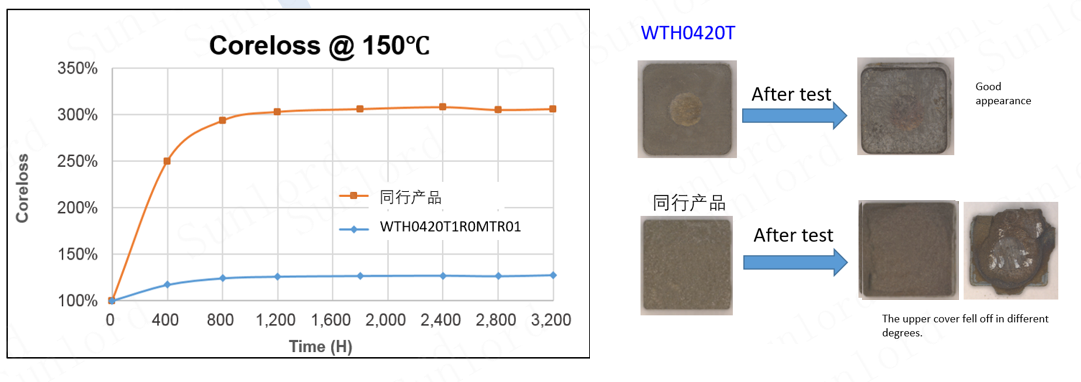

高温负载3200H试验后,WT系列产品损耗增加幅度在50%以内,并且产品外观良好;同行样品损耗增加幅度超过300%,产品大面积磁粉脱落。
