概要
顺络高精度、小型化设计的SDNT0402系列热敏电阻现已实现量产。SDNT0402系列使用顺络自研NTC陶瓷粉料，搭配上精细内电极结构设计，实现具有高精度、高可靠性、产品表面致密度高、产品尺寸更小的NTC热敏电阻， 让工程师在对产品电路设计时能够达到更加细致的把控。
背景
当今各种移动电子设备常处于持续使用状态，其内部的电池、芯片不断产生热量，持续的暴露在高温环境下会影响电池、芯片的使用寿命，通过使用NTC热敏电阻对电路进行分压，配合控制芯片进行温度监控，保护电路关键部位免受过热造成的影响。小尺寸0402封装相比于0603封装，体积减小约78%、占板面积减小约56%。小尺寸0402封装也使得NTC热敏电阻可以在愈加小型化的电子设备如TWS耳机、智能手表、手环中，更加轻易、灵活的布置在有限空间的PCB板上。顺络电子以丰富的NTC热敏电阻设计经验、先进的叠层制造平台，开发出了小尺寸、高精度、高可靠性的SDNT0402系列热敏电阻来满足多样化的电路设计需求。
产品特点
小尺寸,PCB上所占空间更小
超细粉料，高瓷体强度
高精度阻值、高精度B值
应用
移动电话、蓝牙耳机等通讯设备
打印机、传真机、文字处理机等办公设备
电池、CPU温度保护
外观尺寸
Unit: mm[inch]
Type | L | W | T | a |
0402 [01005] | 0.4±0.02 [0.016±0.0008] | 0.2±0.02 [0.008±0.0008] | 0.2±0.02 [0.008±0.0008] | 0.105±0.035 [0.004±0.0010] |

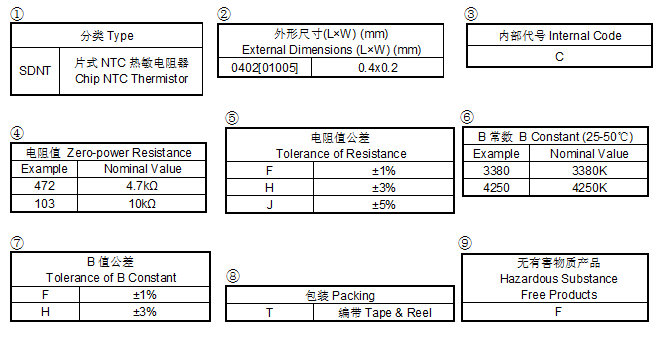

产品型号
电气特性
Part Number 型号 | Resistance at 25℃ 电阻 | B Constant (25-50℃) B常数 | Max. Permissive Operating Current (25℃) 最大容许工作电流 | Thermal Time Constant 热时间常数 | Dissipation Factor 耗散因子 | Rated Electric Power 额定功率 |
Units 单位 | kΩ | K | mA | sec | mW/℃ | mW |
Symbol 符号 | R25 | B25/50 | Imax | t | C | P |
SDNT0402C103□3380◎TF | 10 | 3380 | 0.31 | <3 sec. | 1.0 | 100 |
SDNT0402C104□4250◎TF | 100 | 4250 | 0.10 |
※□: Please specify the resistance tolerance code (F=±1%, H=±3%, J=±5%).
※◎: Please specify the B value tolerance code (F=±1%, H=±3%).
And products with other electrical characteristics can be provided upon customer’s request. Please contact your local sales.
R-T曲线图
